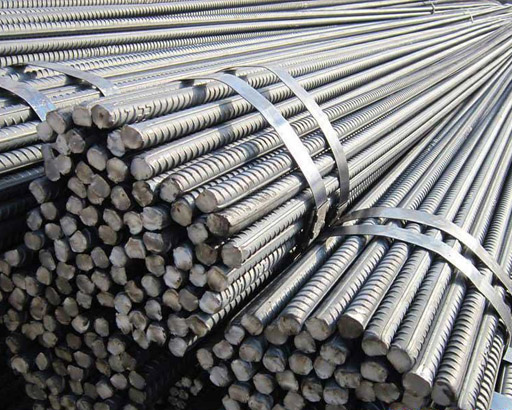

Thép Gân (Vằn)

Giá: Liên hệ

Gồm các loại có đường kính danh nghĩa từ 10mm đến 51mm . Theo TCVN 1561 – 2: 2008. Mác thép CB300 – V, CB400 – V, CB500 – V. Theo JIS G 3112 – 2010 : mác thép SD 295A, SD 390, SD 490 Theo ASTM A 615/A 615M – 12 : Mác thép G40, G60

5.00 trên 5 dựa trên 1 đánh giá

(Đánh giá sản phẩm)

LIÊN HỆ ĐẶT HÀNG

TIÊU CHUẨN VIỆT NAM – TCVN 1651 – 2 : 2018

ĐẶC TÍNH CƠ LÝ (Theo bảng 6 & 7, TCVN 1651 – 2 : 2018)

Mác thép	Giới hạn chảy (N/mm2)	Giới hạn đứt (N/mm2)	Độ giãn dài tương đối (%)	Uốn cong

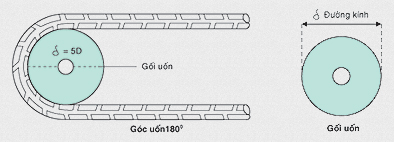

Mác thép	Giới hạn chảy (N/mm2)	Giới hạn đứt (N/mm2)	Độ giãn dài tương đối (%)	Góc uốn (o)	Đường kính gối uốn (mm)
CB300-V	300 min	450 min	16 min	180o	3d (d ≤ 16) 6d (16 7d (32< d ≤50)
CB400-V	400 min	570 min	14 min	180o	4d (d ≤ 16) 6d (16 7d (32< d ≤50)
CB500-V	500 min	650 min	14 min	180o	5d (d ≤ 16) 6d (16 7d (32< d ≤50)

CÁC CHỈ TIÊU VỀ TRỌNG LƯỢNG VÀ SỐ LƯỢNG

Tên sản phẩm	Đường kính danh nghĩa (mm)	Chiều dài m/cây	Khối lượng/mét (kg/m)	Khối lượng/cây (kg/cây)	Số cây/bó	Khối lượng/bó (tấn)
D10	10	11,7	0,617	7,22	300	2,165
D12	12	11,7	0,888	10,39	260	2,701
D14	14	11,7	1,21	14,16	190	2,689
D16	16	11,7	1,58	18,49	150	2,772
D18	18	11,7	2,00	23,40	115	2,691
D20	20	11,7	2,47	28,90	95	2,745
D22	22	11,7	2,98	34,87	76	2,649
D25	25	11,7	3,85	45,05	60	2,702
D28	28	11,7	4,84	56,63	48	2,718
D32	32	11,7	6,31	73,83	36	2,657
D36	36	11,7	7,99	93,48	28	2,617
D40	40	11,7	9,86	115,36	24	2,768
D50	50	11,7	15,42	180,41	15	2,706

TIÊU CHUẨN CÔNG NGHIỆP NHẬT BẢN – JIS G 3112 : 2020

ĐẶC TÍNH CƠ LÝ (Theo bảng 3, JIS G 3112 : 2020)

Mác thép	Giới hạn chảy (N/mm2)	Giới hạn đứt (N/mm2)	Số hiệu mẫu thử	Độ giãn dài tương đối (%)	Uốn cong
					Góc uốn (o)	Bán kính gối uốn (mm)
SD 295	295 min	440~600	Số 2	16 min	180o	R = 1,5 x d (d≤16)
			Số 14A	17 min		R = 2,0 x d (d>16)
SD 390	390~510	560 min	Số 2	16 min	180o	R = 2,5 x d
			Số 14A	17 min
SD 490	490~625	620 min	Số 2	12 min	90o	R = 2,0 x d
			Số 14A	13 min

Chú ý: Đối với thép gân có đường kính danh nghĩa lớn hơn 32mm, thì độ giãn dài tương đối theo bảng 3 sẽ giảm đi 2% khi đường kính danh nghĩa của thép gân tăng lên 3mm. Tuy nhiên, độ giảm này không quá 4%.

Ghi chú:

Từ D43 trở lên thì chỉ thử uốn ở góc uốn 90o
Cự ly thử kéo cho tất cả các kích cỡ sản phẩm là 200mm.
1 N/mm2 = 1 Mpa
Vina Kyoei có thể sản xuất sản phẩm ASTM có kích thước theo hệ mét hay inch-pound

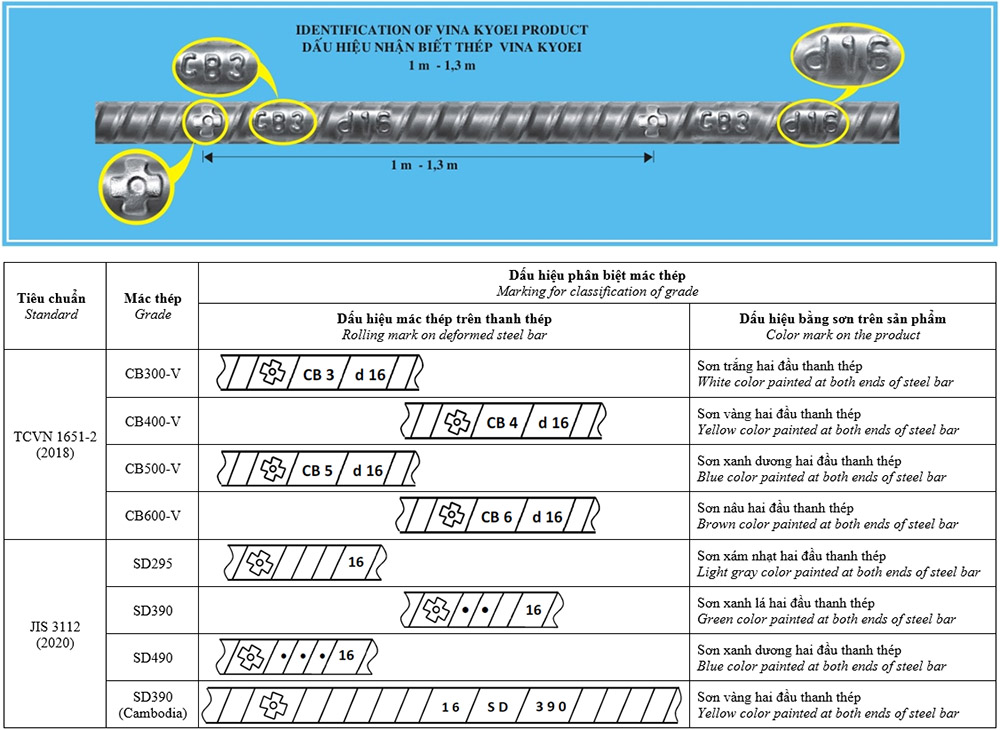

DẤU HIỆU NHẬN BIẾT

Để nhận biết đúng là thép gân của Vina Kyoei xin chú ý các điểm sau:
Trên thanh thép phải có: hình dấu thập nổi (hay còn gọi là “Hoa Mai”), chỉ số đường kính. Đặc biệt lưu ý: khoảng cách giữ hai “Hoa Mai” hay “chỉ số đường kính” liên tiếp nhau phải từ 1,0 m đến 1,3 m tuỳ đường kính trục cán (như hình minh hoạ).
